工程塑料拖鏈頻繁斷裂問題分析
關鍵詞：拖鏈 斷裂 失效 校核
1 拖鏈頻繁斷裂問題介紹
拖鏈，又稱坦克鏈，由眾多的單元鏈接組成，鏈接之間可自由轉動。在整體的機械設備中，拖鏈雖然只占其中很小的一部分，但卻對機械設備的移動部件起到了重要的保護作用。

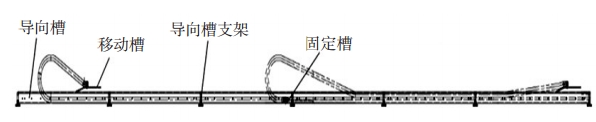

圖1 拖鏈安裝、運行示意圖
2.1.2 與拖鏈標準載荷進行核對
拖鏈設計為長行程滑行應用，運行至約2 m 長度位置時，上層拖鏈可靠在下層拖鏈上滑行。所以驅動固定端之后2 m拖鏈為承重最大段，故需依據此2 m段所能承重力選擇拖鏈型號。拖 鏈 在 2 m 長 度 實 際 承 受 質 量 =4.99 kg/m×2 m=9.98 kg。
2.1.3 分析運行速度對拖鏈承載質量影響
加注設備所用拖鏈最大行走速度約為0.4 m/s，≤1 m/s 所以上下兩段靠在一起時拖鏈承載質量為8 kg/m，通過上述計算可知拖鏈實際承載質量為4.99 kg/m，根據表 4 長行程使用時拖鏈承載質量與速度關系表可得出，拖鏈移動速度不會對實際使用帶來影響。
拖鏈內直徑最大管路、電纜為Φ20.7 mm管路。按照拖鏈選用原則要求（彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑）。本加注設備所用拖鏈半徑應為20.7×10=207 mm，實際選用250 mm半徑符合要求。通過上述對構成拖鏈選型三要素載荷、運行速度、彎曲半徑分析可以確定，拖鏈型號選擇滿足實際使用要求，不存在過度使用現象，但其承載力
選擇方面存在型號偏小現象。
2.2 觀察拖鏈實際運行情況
經過對拖鏈實際運行狀況的跟蹤觀察，發現拖鏈運行至2 m位置時，上層與下層不能實現搭接，而在約3 m位置時才真正實現搭接。此現象說明拖鏈實際架空段為3 m。拖鏈實際架空載荷為4.99 kg/m×3 m=14.97 kg。對照圖 2 可知，3m 時拖鏈直線架空承載能力約1.2kg，安全塌腰承載能力約6.5 kg。因

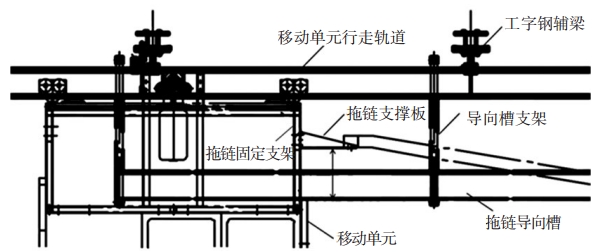

此無論拖鏈處于直線架空還是安全塌腰的狀態運行，實際負荷14.97 kg均大大超出拖鏈允許載荷。根據國內、外相關行業經驗，拖鏈不能按照預計在設計位置上下層搭接，多數是由安裝的實際高度不符合標準要求引起的，安裝形式如圖 3 所示。依據拖鏈設計原則，拖鏈滑行使用時應將安裝高度降低至186 mm。
測量現場實際安裝高度，拖鏈固定端安裝高度為 239 mm，與 igus 標準安裝高度 186 mm 相差53 mm，此原因可能是引起拖鏈上下兩層無法搭接，最終導致拖鏈過載斷裂的直接原因。
圖3 拖鏈固定示意圖
通過以上分析，引起斷裂的主要原因為安裝高度超出標準要求 53 mm，所以將拖鏈安裝降低53 mm進行重新設計、安裝。
將重新設計、制作的支撐板及拖鏈斷裂位置前后各3組鏈片更換后，設備按照每天20 h，每月25天的頻率運行2個月，拖鏈保持正常，沒有出現斷裂情況，且跟蹤觀察拖鏈上、下兩層在設計位置能夠正常重疊。
從問題出發，對拖鏈選型、安裝進行逆向分析發現，導致拖鏈斷裂問題的主要原因不是拖鏈的選型，而是拖鏈的安裝不能與拖鏈的設計要求相符最終導致問題出現。設計人員除對設備的運行形式、部件型號做出正確選擇外，還應重點對現場安裝方式、安裝標準做出詳細的要求和指導。
